701LEDウインカーの取付依頼をいただきました。
今回はどこにウインカーの配線があるか？どの色がどの配線か？
ご自身で電圧を調べる方法もありますがテスターがないと調べられない。
この記事を読めばどの色の配線を繋げれば付けれるかを解説しますね！
では早速フロントウインカーから作業解説をしていきましょう！
まずヘッドライトを外します！

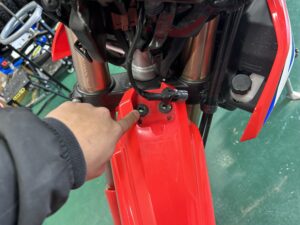

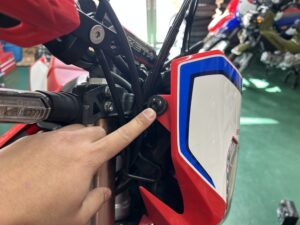

写真のボルト２本を外します。六角レンチの5㎜を使用します。
その後フロントフェンダーに突き刺さっているだけなので上側に引っこ抜きます！

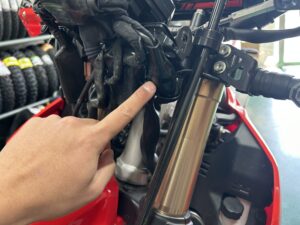

少し狭いですが配線をクランプしているタイラップなどを外し、ウインカーの配線をフリーにします。
ウインカーから伸びてきている配線を辿っていけばどれがウインカー線か分かるので
カプラを取り外します！

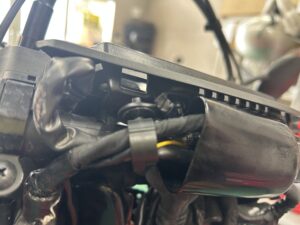

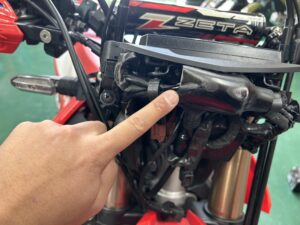

上記画像の配線カバーの中にウインカーのカプラーがあります。
では配線の色ですが
左ウインカーの配線の色ですがメインハーネス側
ポジション線→オレンジ/ホワイト
ウインカー線→オレンジ
マイナス線→グリーン
右ウインカーの配線の色、メインハーネス側
ポジション線→水色/ホワイト
ウインカー線→水色
マイナス線→グリーン
上記が配線の色です。
これをウインカーの配線に繋げていきます。
701LEDウインカーは
ウインカー線→黄色
マイナス線→黒色
になるので
左ウインカーは
オレンジと黄色
グリーンと黒色を繋げていきます。
右ウインカーは
水色と黄色
グリーンと黒色を繋げます。

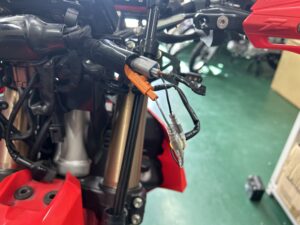

画像はメインハーネスを傷をつけるのは嫌だったので純正ウインカーの配線を繋ぎ合わせて取り付けています。
純正ウインカーの線の色は
ポジション→茶色
ウインカー→黒色
マイナス→ねずみ色
のようになるのでハーネス側を傷つけない様に作業する場合は
上記写真のようにつなげるといいでしょう。
今回のお客様はポジションランプを付けたくないということで
ポジションの配線は使用していません。

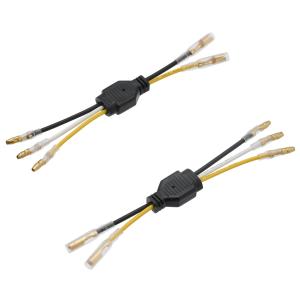

ポジションを付けたい方はこちらの商品が必要になります。

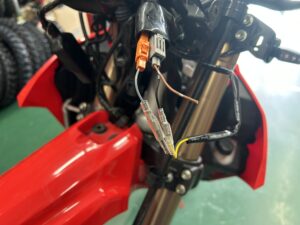

今回は使用していないので余ったポジションの配線は保護しておく必要があるので絶縁テープで巻いておきます。
このようにしておけばとりあえず問題ないでしょう。
これを左右とも作業してフロントウインカーの配線は終了です。
最後にまとめて配線カバーに隠して結束してください。
ヘッドライトを付けてフロントはウインカーの取付は完了ですね！
次はリヤのウインカーです。

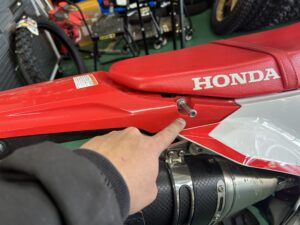

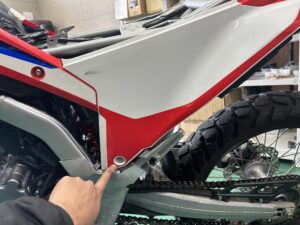

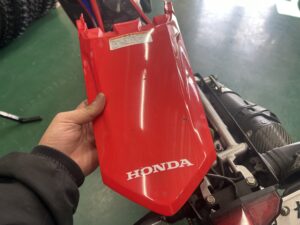

シート・サイドパネル・リヤフェンダーを取り外します。

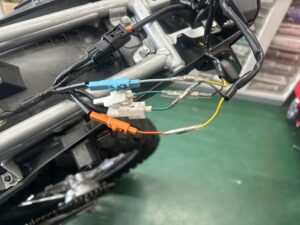

外していくと下の画像のようにフェンダーの下に配線があるのでウインカーの配線と繋げていきます。
リヤウインカー左の配線はオレンジと黄色の配線を繋げます。
リヤウインカー右の配線は水色と黄色の配線を繋げます。
左右ともマイナス線はグリーンと黒色の配線を繋げて完了です。
上記写真のようにつなげればOKです。
後は配線を束ねて配線カバーにまとめれば終了です。
そしてウインカーを交換すればウインカーリレーの交換が必要になるので

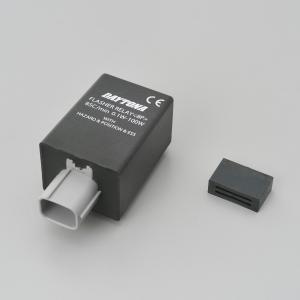

サイドパネル左にあるウインカーリレーをデイトナの品番：17575へ交換してください。
あとはフェンダー・サイドパネル・シートの順番に車両に取り付けて終了です。

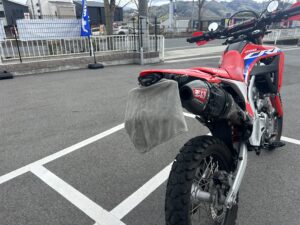

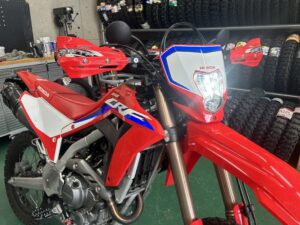

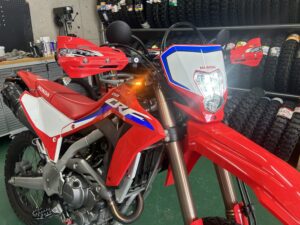

ぱっと見、見えないウインカーですがしっかり車検対応のEマークがついています。
なりより光量も抜群なので視認性も大変良きです！
おおまかにCRF250Lウインカー交換の説明をさせて頂きました。
ご自身で作業をされる方の参考になればいいなと思います。

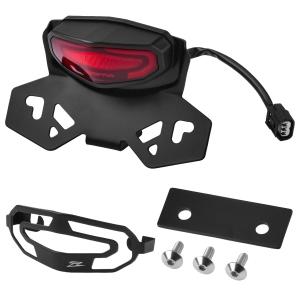

今回付けた商品たち一覧です。
